预制简支梁

预制简支梁的施工工艺

预制场地

1. 预制场地硬化、排水

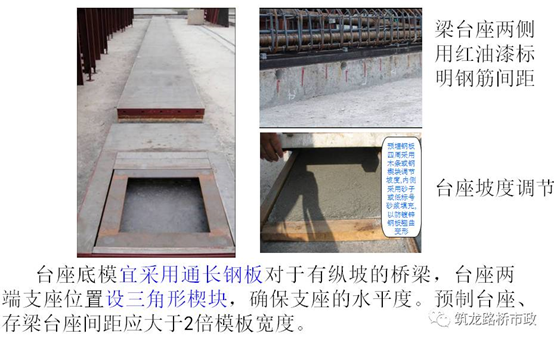

2. 制梁台座

3. 标准化钢模

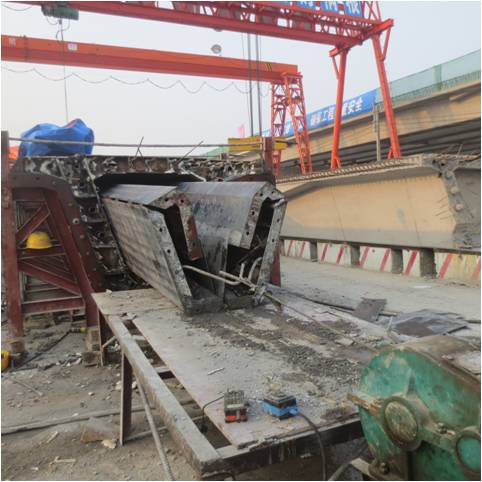

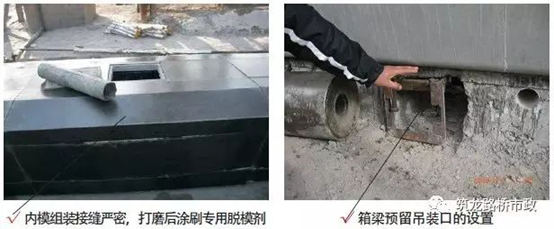

整体式内膜拉出↓

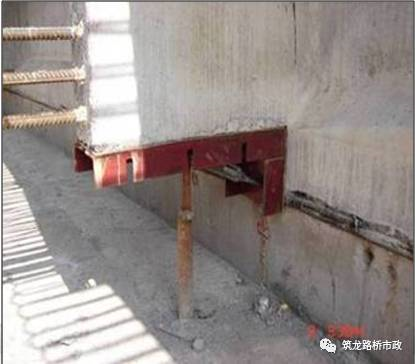

4. 横隔板底模

钢筋及钢束

1. 预制梁钢筋定位

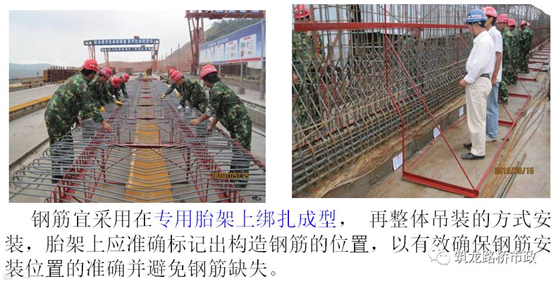

   1. 钢筋专用胎架

   2. 波纹管定位

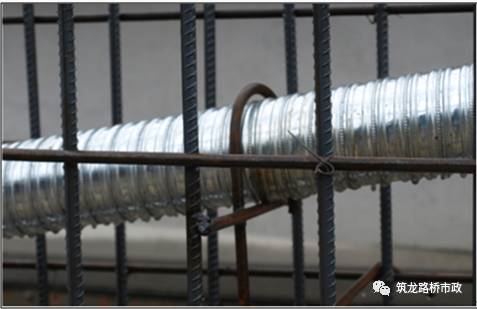

   波纹管定位钢筋
   3. 钢筋与波纹管等相互干扰

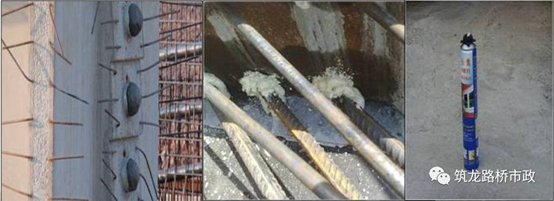

止浆措施

对易漏浆部位应采取有效的堵浆措施，确保模板不漏浆，宜采用泡沫填充剂填缝止浆。

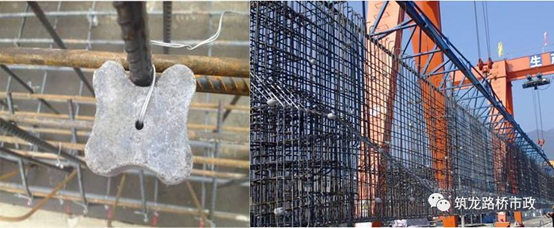

保护层垫块

钢筋保护层厚度采用梅花形高强度砂浆垫块，确保垫块能承受足够压力而不破碎，同时采用双扎丝绑扎法。

振捣

模板边角以及振动器振动不到的地方应辅以插钎振捣。预制梁顶板应用平板振动器振捣，腹板采用附着式平板振动器振捣，振捣应掌握好时间。

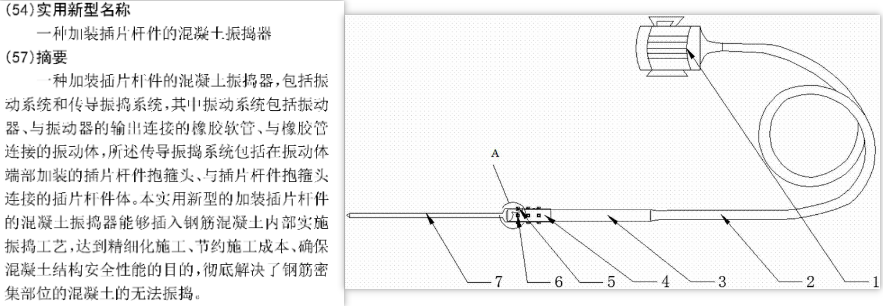

插钎振捣类似工具：

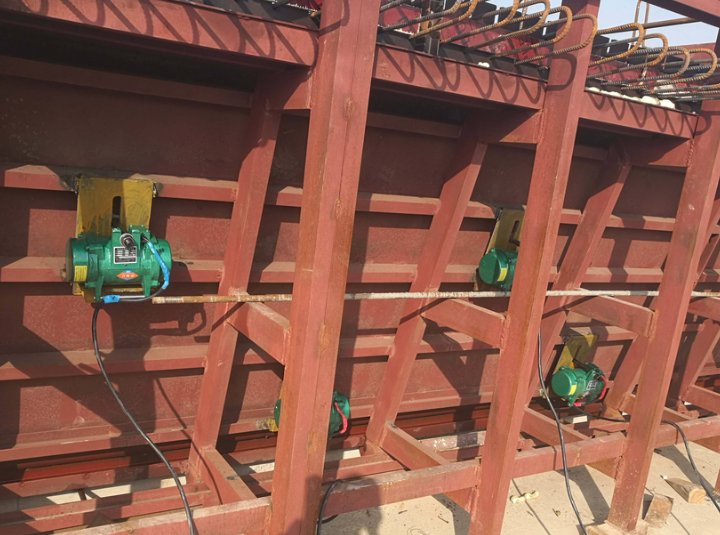

附着振捣：

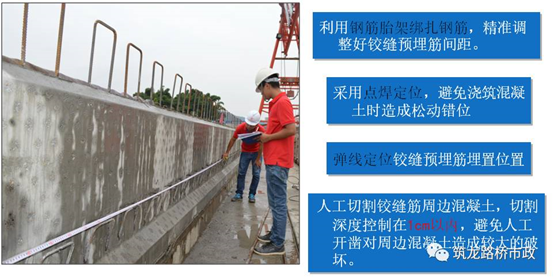

空心板铰缝钢筋

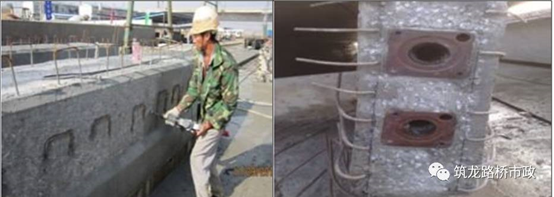

梁片凿毛

初凝前对梁顶进行拉毛，拆模后应立即对梁片湿接部位采用机械凿毛。

养护与吊装

1. 土工布养生

覆盖至梁底砼浇注完后要及时进行养生，在砼表面铺上薄膜或土工布，采用自动喷淋养护系统对梁顶侧面进行不间断的洒水。

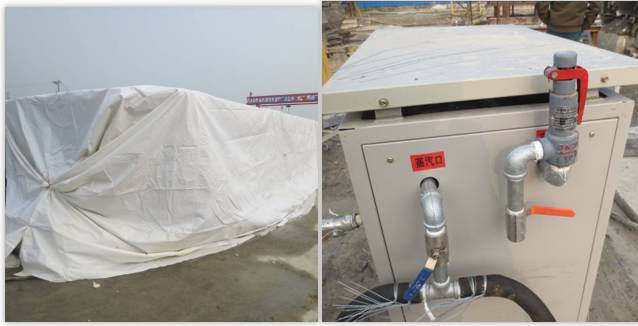

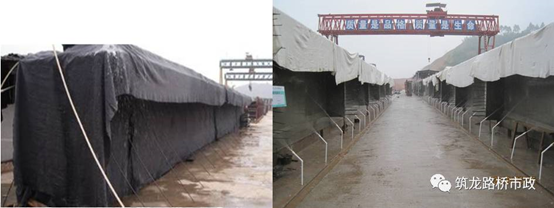

蒸汽养护↓

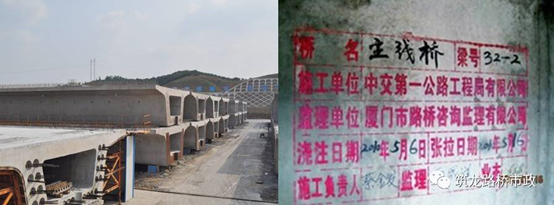

2. 梁片堆放

梁片堆放时按预制时间顺序堆放，支点应在支座处，并应便于运输起吊。每片梁应喷涂信息表，且张拉后存放时间不得超过规定的存梁期（一般为3个月）

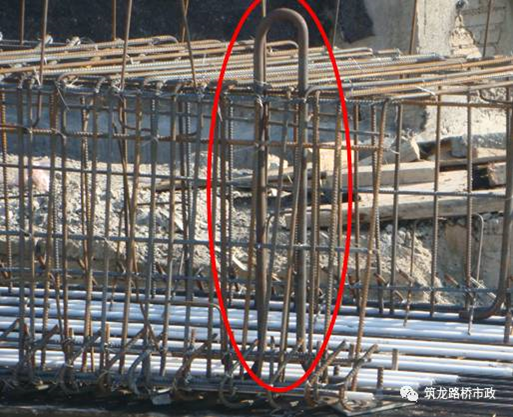

3. 吊环、吊孔设置

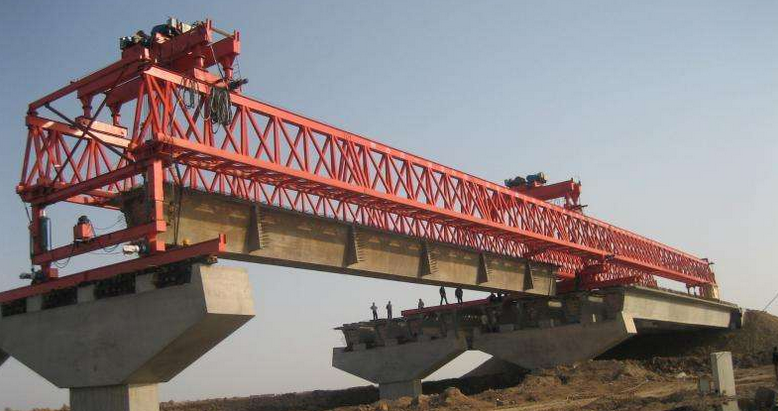

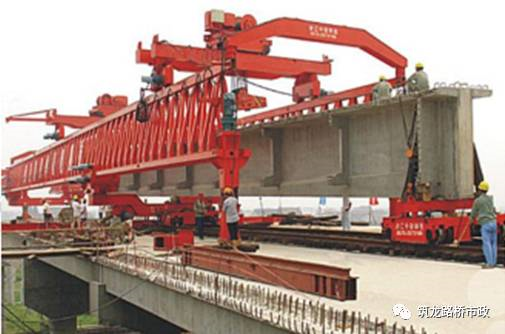

4. 导梁式架桥机

架桥机就位后，应用方木支垫保持前后支点的稳定 ；轨道采用不同规格的钢轨时，接头不得有错台；吊装边梁就位前，墩顶作业人员应暂时避开。
