常用梁型高跨比

介绍了常用梁桥的高跨比选择

符号说明：

变高梁时，H为中支点梁高，h为跨中梁高；

不等跨时，L为主跨，l为边跨；

等高、等跨时，字母大小写不做区分。

1.简支梁体系

RC简支板

L<10m
h/L=1/16~1/22

PC空心板

L=10~20
h/L=1/18~1/23

RC简支梁

L=8~20
h/L=1/11~1/15

PC简支梁

h/L=1/15~1/20

T梁

h/L=1/13.3~1/16

箱梁

h/L=1/16.7~1/20

2.悬臂梁体系

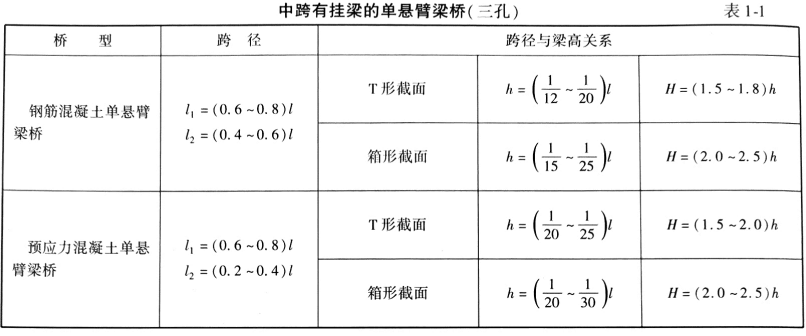

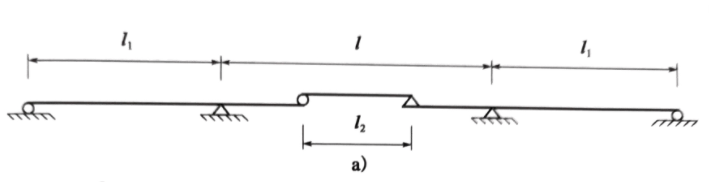

中间有挂梁的单悬臂梁桥（三孔）

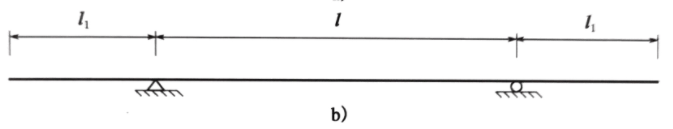

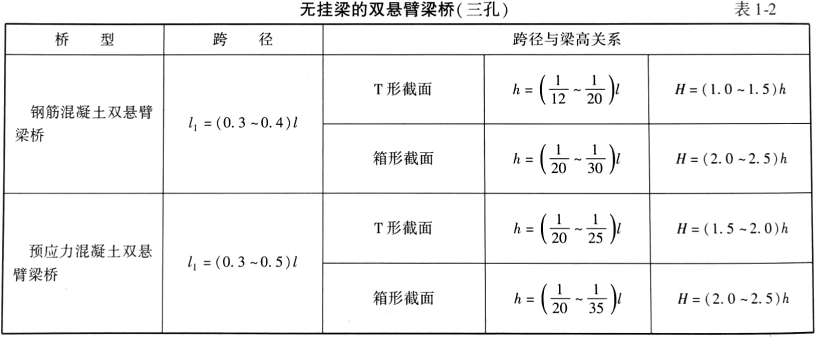

无挂梁的双悬臂梁桥（三孔）

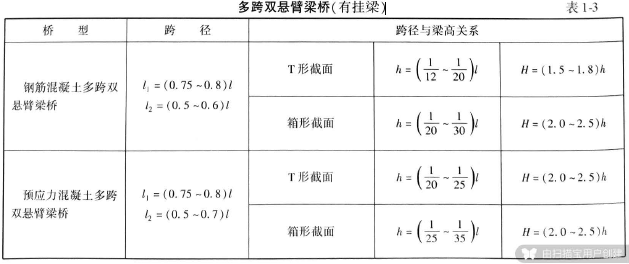

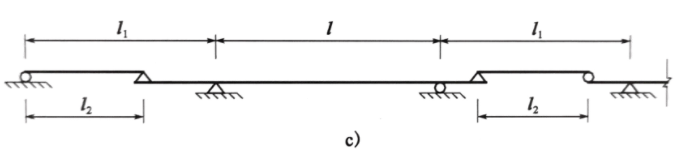

多跨双悬臂梁桥（有挂梁）

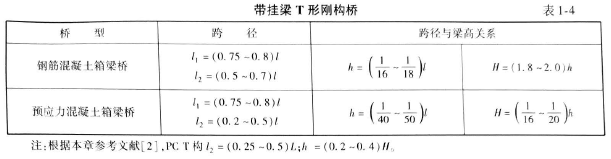

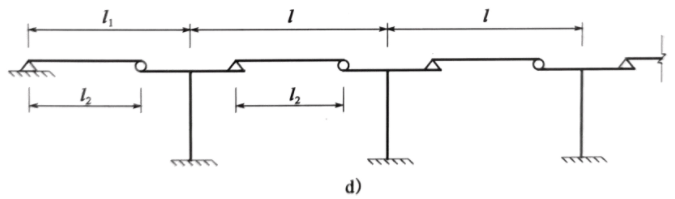

带挂梁T 形刚构

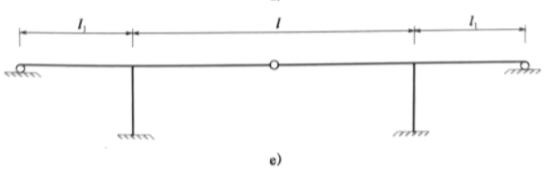

带剪力较T 形刚构桥

PC箱梁，l<100m，H/l=1/14~1/22，h/H=0.2~0.4，且h>2.0m

3.连续梁体系

主跨L<200m。L/l=0.6~0.65，（以0.618为宜）。一般情况下，L/l>0.5。

边中跨比与施工方法的关系：

• 满堂支架施工：

L/l=0.6~0.8

• 悬臂施工变高梁

L/l=0.52~0.6

• 顶推施工等高粱

L/l=0.7~1.0

RC连续板

l=8~25m

等跨时，l/h=1/20~1/23

RC连续梁

L<30m

两跨时，l/L=1.0

三跨时，l/L=0.8

三跨以上，l1/L=0.65，l2/L=0.9。

等高粱（L<=20m），h/L=1/15~1/18

变高梁（L>25m），H/L=1/15，h/L=1/18~1/25

PC连续梁

等高梁

l=30~70m，h/l=1/15~1/30，常用1/18~1/20

高跨比与施工方法的关系：

• 顶推

h/l=1/12~1/17

• 简支转连续

h/l=1/16~1/25

• 支架现浇

h/l=1/17~1/22

变高梁

L>=60m

H/L=1/15~1/20，满堂支架施工可取偏小值，悬臂施工可取偏大值。

h>=1.5m，h/L=1/30~1/50

4.连续刚构体系

• 不等跨

l/L=0.54~0.6，H/L=1/15~1/17，h/L=1/35~1/40，墩高/L>0.13。

• 等跨

L<40m，梁高与简支梁相同，多采用简支梁预制拼装。
